Уљни трансформатор се састоји од тела, резервоара за уље, уређаја за хлађење, заштитног уређаја и одлазног уређаја.

Тело трансформатора уроњеног у уље укључује гвоздено језгро, намотај (намотај), изолацију, водове и мењач; Резервоар за гориво укључује тело резервоара за гориво и прибор (вентил за испуштање уља, завртањ за уземљење, колица, натписну плочицу итд.); Расхладни уређај укључује радијатор и хладњак; Заштитни уређај укључује резервоар за складиштење уља, показивач уља, сигурносни ваздушни пут, апсорбер влаге, елемент за мерење температуре и гасни релеј; Одлазни уређај укључује чауре високог и ниског напона.

1. Гвоздено језгро: Гвоздено језгро је једна од најосновнијих компоненти трансформатора, која је део магнетног кола трансформатора. Примарни и секундарни намотаји трансформатора су на гвозденом језгру. Да би се побољшала магнетна проводљивост магнетног кола и смањили губици вртложних струја у гвозденом језгру, гвоздено језгро је обично направљено од 0.35 мм силиконског челичног лима са површинском изолацијом. Гвоздено језгро је подељено на два дела: стуб од гвозденог језгра и гвоздени јарам. Стуб са гвозденим језгром је опремљен намотајем, а гвоздени јарам повезује гвоздено језгро за затварање магнетног кола.

2. Намотај (калем): Намотај је такође једна од најосновнијих компоненти трансформатора. То је део струјног кола трансформатора, обично умотаног у бакарну или алуминијумску жицу умотану у изолациони папир. Намотај повезан са високонапонском електроенергетском мрежом је високонапонски намотај, а намотај повезан са нисконапонском електроенергетском мрежом је нисконапонски намотај. Функција намотаја је да носи струју, стварајући магнетни флукс и индуковану електромоторну силу.

3. Додатна опрема: Додатна опрема енергетског трансформатора укључује резервоар за уље, конзерватор, мењач славине, сигурносни ваздушни пут, изолациони рукав, итд. Његова функција је да обезбеди сигуран и поуздан рад трансформатора.

① Резервоар за уље: Резервоар за уље је спољна шкољка трансформатора уроњеног у уље, где су постављени гвоздено језгро и намотај трансформатора. Резервоар се пуни трансформаторским уљем за изолацију, а осим уљне изолације постоје и друге методе изолације.

② Конзерватор уља (конзерватор): инсталиран на горњој левој страни резервоара за уље да изолује унутрашњост резервоара од споља.

③ Безбедносни ваздушни пут (цев против експлозије): инсталиран на горњем поклопцу резервоара за гориво ради заштите опреме и спречавања оштећења резервоара за гориво у случају квара. Када се трансформатор поквари и генерише велику количину гаса, притисак унутар резервоара за уље се повећава, а гас и уље ће пробити филм отпоран на експлозију и прскати напоље како би спречили да резервоар за уље пукне.

④ Гасни релеј (гасни релеј): инсталиран у цевоводу између резервоара за уље и резервоара за складиштење трансформатора, углавном као заштитни уређај. Унутра се налази пловак са живиним прекидачем и преграда која може да покреће живин прекидач. Када се трансформатор поквари, генерисани гас се акумулира у горњем делу гасног релеја, ниво уља пада, пловак тоне, а живин прекидач је повезан да пошаље сигнал; Када дође до озбиљног квара у трансформатору, проток уља се пробија кроз преграду, а преграда се скреће, покрећући механизам за повезивање другог живиног прекидача, шаљући сигнал и окидач.

⑤ Преклопник: У електроенергетском систему, да би се контролисао излазни напон трансформатора у дозвољеном опсегу, потребно је подесити број обртаја примарног намотаја трансформатора унутар одређеног опсега. Због тога је примарни намотај углавном опремљен славином, која се зове мењач. Повезивањем прекидача са различитим конекторима може се променити број обртаја оригиналног намотаја да би се постигла регулација напона. Мењач славина је подељен на измењивач славина под оптерећењем и измењивач славина без оптерећења.

⑥ Изолациона чаура: инсталирана на поклопцу резервоара за уље трансформатора, користи се за извођење краја кабла завојнице из резервоара за уље и изолацију кабла од резервоара за уље. Порцелански изоловани рукави се користе за напоне испод 1КВ, чауре пуњене гасом или уљем се користе за напоне између 10-35КВ, а капацитивне навлаке се користе за напоне изнад 110КВ.

⑦ Трансформаторско уље: Захтеви: Висока средња чврстоћа и низак вискозитет, висока тачка паљења и ниска тачка очвршћавања, без нечистоћа као што су киселина, алкалије, прашина и влага. Функција: Ојачати изолацију и расипање топлоте

ЛИНК ЗА ПРОИЗВОД

хттп://ввв.свитцхгеар-цхина.цом/повер-дистрибутион-трансформер/оил-иммерсед-трансформер/хигх-волтаге-оил-иммерсед-дистрибутион.хтмл

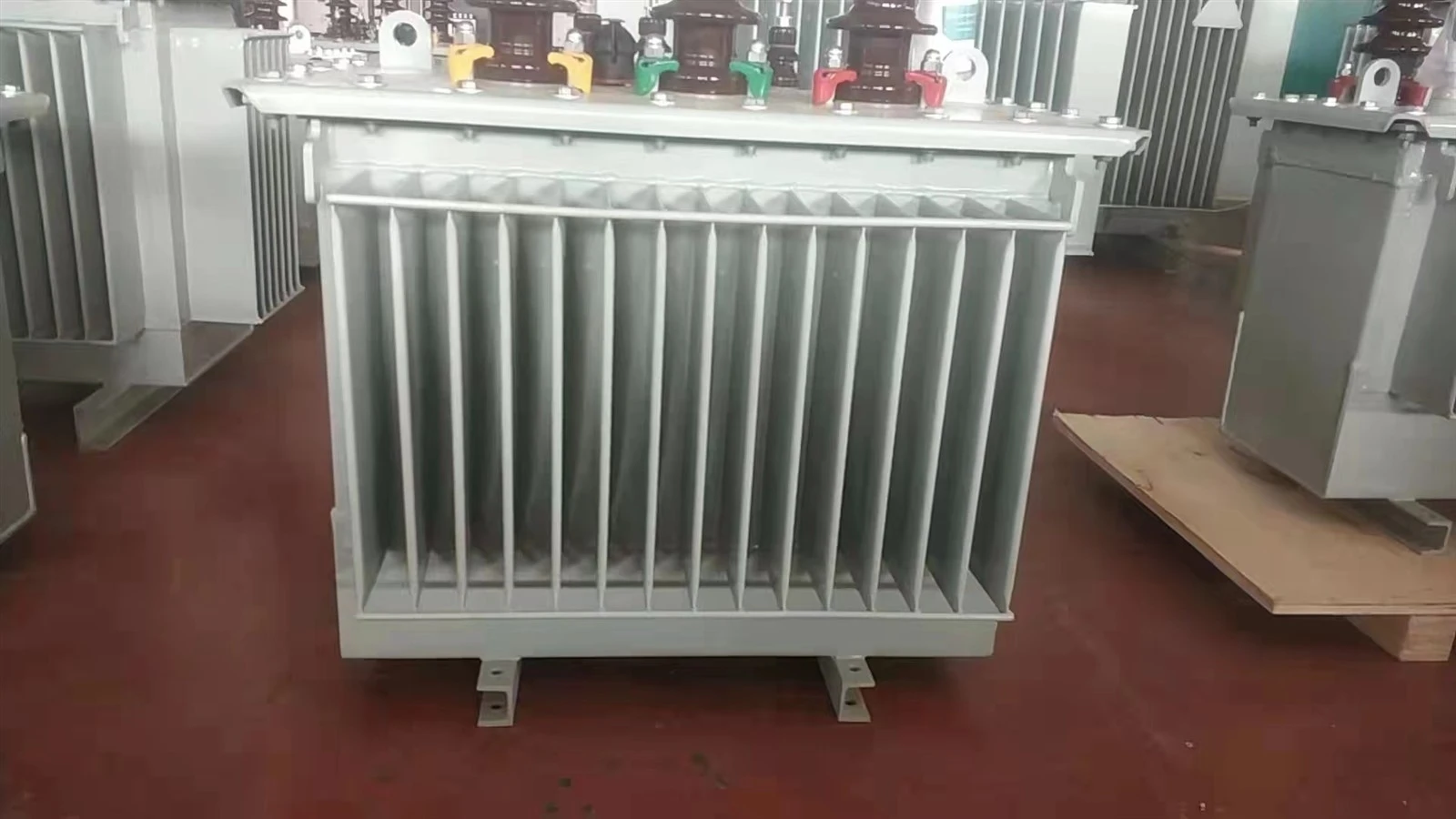

ФОТОГРАФИЈА ПРОИЗВОДА
