Средњо постављена преклопна кабина, главна јединица прстена и високонапонска разводна направа

средње постављена преклопна кабина, главна јединица прстена и високонапонска разводна направа

У опреми за пренос и дистрибуцију електричне енергије често се чује да опрема за дистрибуцију електричне енергије, као што су преклопни ормарићи са средњим подешавањем, главна јединица у прстену и високонапонске разводне уређаје. Па, која је разлика између њих?

Укратко, централно постављени ормар назива се оклопним уклоњивим расклопним уређајем постављеним у центар. Има трослојну структуру. Горњи слој је сабирница и просторија за инструменте (одвојене једна од друге), средњи слој је соба са прекидачима, а доњи слој је кабл. соба. Будући да је прекидач у средини, он се назива оклопна уклоњива средином постављена метално затворена расклопна направа или скраћено ормар са средњим уградњом.

Главна јединица прстена је група високонапонских расклопних уређаја уграђених у метални ормар од челичних плоча или израђених у јединицу за напајање прстенастог мрежног интервала. Електрична опрема припада високонапонском разводном ормару. Његов језгровити део користи прекидач оптерећења и осигурач. Има предности једноставне структуре, мале величине, ниске цене, побољшаних параметара и перформанси напајања и сигурности напајања. То је ормар прекидача терета (укључујући комбиноване електричне уређаје) у систему средњег напона.

Разлика између средње постављене преклопне кабине и главне јединице прстена:

1. Са различитим шкољкама, средње постављеним преклопним ормарићима (уклоњивим) разводним ормарићима као што су КИН28-12 (ГЗС1) кућиште разводног ормана, главна јединица прстена је фиксни разводни ормар;

2. Прекидачи су различити, главна јединица прстена углавном користи прекидаче оптерећења, а кабина средњег подешавања прекидача углавном користи прекидаче;

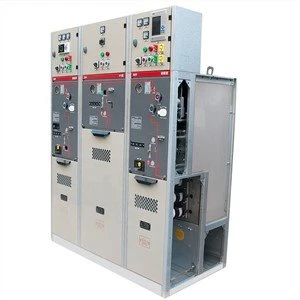

3. За различите сврхе, средње постављени преклопни ормар је обично такозвани КИН28 ормар, високонапонски разводни ормар типа колица, који се обично користи за заштиту задњег трансформатора или других високонапонских оптерећења. Главна јединица прстена се углавном користи за високонапонску дистрибуцију електричне енергије, делећи једно или два високонапонска напајања у више високонапонских утичница; средње постављена преклопна кабина се углавном користи за заштиту од високог напона. Главна јединица прстена има два облика: ваздушну изолацију и потпуно затворени ормарић на надувавање. Ваздушна изолација користи обичне СФ6 прекидаче оптерећења за повезивање на низ система кроз бакарне шипке. Потпуно затворени ормарић на надувавање има посебне прикључне уређаје поред улазних и излазних водова за напајање, а ормар је повезан са ормарићем. Затим се у комплетној шупљини гаса напуни гасом СФ6.

Високонапонске расклопне уређаје према структури можемо поделити на фиксне и уклоњиве.

У фиксним разводним ормарима углавном постоје серије КГН и КСГН. Преносни разводни ормар углавном укључује серију КИН; у уклоњивом разводном ормару нема изолационог прекидача, јер прекидач након померања може да формира тачку одвајања, па нема потребе за изолационим прекидачем.

Високонапонска расклопна постројења подељена су на улазни ормар, напојни ормар, напонски трансформаторски ормар, високонапонски кондензаторски ормар (тип ГР-1), мерни ормар за електричну енергију (серија ПЈ), високонапонски прстен мрежни ормар (тип ХКСГН) итд. Према њихове функције.

Другим речима, средње постављена преклопна кабина и главна јединица прстена су само једна од високонапонских расклопних уређаја, а сви високонапонски разводни ормари се уопште могу назвати високонапонским расклопним уређајима.
