На шта треба обратити пажњу при избору вакуумског прекидача?

Принцип избора високонапонског вакуумског прекидача:

Прво изаберите у складу са нормалним условима, а затим проверите према условима кратког{0}}споја. Поред тога, називна струја прекида вакуумског прекидача мора бити већа од максималне струје кратког{1}}која која може проћи кроз прекидач у струјном колу да би се обезбедило поуздано гашење лука прекидача. Одабрани садржај је:

1. Изаберите према нормалним условима рада.

1) Називни напон високонапонског-вакумског прекидача треба да буде у складу са напоном мреже на месту инсталације.

2) Називна струја високонапонског вакуумског прекидача-треба да буде већа или једнака дуготрајној- максималној радној струји у колу.

3) Тип високонапонског{1}}вакумског прекидача треба да буде изабран у складу са условима окружења за инсталацију. Ако се инсталира на отвореном, треба изабрати спољне прекидаче; ако се инсталирају у затвореном простору, треба изабрати унутрашње прекидаче. 2. Проверите у складу са стањем кратког-споја. Прекидачи изабрани за нормалне услове рада такође морају бити верификовани за услове кратког{4}}споја. То јест, нормалан рад може испунити захтеве безбедног и поузданог рада. Када дође до кратког{5}}квара у колу, прекидач и даље може да ради безбедно и поуздано и да прекине струју кратког -споја. Верификација у складу са условима кратког-споја је углавном да се провери термичка стабилност и динамичка стабилност прекидача. Такозвана{8}}термичка стабилност значи да када максимална могућа струја кратког-струја прође кроз прекидач, температура грејања прекидача не прелази његову краткорочно{10}}дозвољену температуру . То јест, када максимална могућа струја{11}} кратког споја прође кроз прекидач, прекидач неће прегорети због топлотног ефекта струје. Такозвана{12}}динамичка стабилност значи да максимална могућа струја кратког{13}}струја пролази кроз прекидач, а прекидач неће бити оштећен или деформисан јаком електричном силом. За методе провере термичке стабилности и провере динамичке стабилности, погледајте релевантне приручнике и материјале.

3. Називна струја прекидања вакуумског прекидача мора бити већа од максималне струје{1}} кратког споја која може проћи кроз прекидач у струјном колу како би се осигурало поуздано гашење лука прекидача.

Четврто, према капацитету трансформатора за одабир методе вакуумског прекидача:

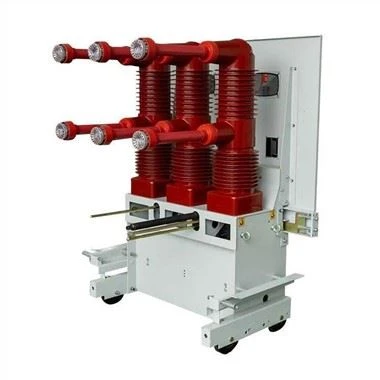

1) Изаберите тип прекидача према типу ормара. За унутрашње фиксне разводне ормаре од 10КВ, већина њих користи вакуумски прекидач ЗН28, опремљен опружним механизмом за управљање, који се може управљати АЦ, ДЦ електричним радом или ручним радом; за унутрашњи уклоњиви разводни ормар 10КВ (као што је тип КИН), може се изабрати вакуумски прекидач типа ВС1, опремљен опругом интегрисаним оперативним механизмом, који се може управљати АЦ, ДЦ електричним радом или ручно;

2) Називна струја изабраног прекидача. Генерално, постоје четири типа прекидача за дистрибуцију струје: 630А, 1000А, 1250А и 1600А. Требало би да израчунате струју оптерећења која тече кроз прекидач према ситуацији оптерећења, а затим да изаберете називну струју након што напустите маргину; за трансформатор од 2000КВА, његова називна струја И=2000/(1.73210)=115.5А, 630А прекидач се може изабрати у почетку, али га такође треба верифицирати;

3) Проверите струју прекидања изабраног прекидача. Израчунајте вредност-струје кратког споја на месту уградње прекидача и упоредите је са вредношћу струје прекидања прекидача који је првобитно изабран. Након остављања маргине, вредност струје прекида прекидача треба да буде већа од максималне вредности струје кратког-споја на месту инсталације, како би се осигурало да у случају кратког споја прекидач може да ради поуздано и отклонити квар без оштећења. Генерално, номинална вредност струје прекида кратког споја 10КВ вакуумског прекидача је углавном 20КА, 25КА, 31.5КА, 40КА, што одговара горњим 630А, четири називне струје од 1000А, 1250А и 1600А; ако је место уградње трансформатора од 2000КВА релативно близу излаза из трафостанице и максимална струја кратког-струја је 26КА, тада је номинална струја прекида кратког{17}}струја прекидача од 630А 20КА, који не може да испуни захтеве места употребе Потребно је изабрати прекидач са називном струјом од 1250А и називном струјом прекида кратког-споја од 31,5КА.

4) Проверите друге случајеве. Као што је растојање између фазе{1}}од-фазе, величина инсталације, ситуација блокирања, да ли постоји блокада, да ли има прекострујни калем, да ли има губитак напона итд.
