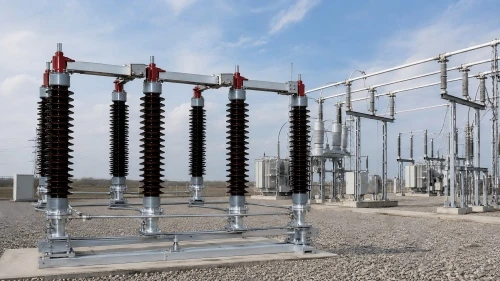

Зашто се 126кВ опрема користи у систему напајања од 110кВ?

Отворите спецификацију 110кВ трафостанице и распоред примарне-опреме може да наведе 126кВ растављач, 126кВ прекидач или чак 126кВ ГИС лежиште. За инжењера, питање није једноставно зашто је 126 веће од 110. Право питање је да ли напон система, одабрана класа опреме и потребни нивои отпорности на изолацију припадају истом одобреном распореду напона.

Те три ставке морају се проверити заједно. Понуда у којој се наводи само „110кВ расклопна опрема“ је непотпуна за набавку: треба да наведе и назив опреме, снагу{2}}фреквенцију и нивое отпорности на удар грома-издржљивост импулса, кратко-дужење, услове услуге и стандард производа за сваки уређај. Ово је посебно важно када се упореде тендери ЦИС, Африке и Блиског истока који могу комбиновати националну праксу, спецификације комуналних услуга и ИЕЦ референце.

110кВ и 126кВ описују различите референце дизајна

Због тога спецификација куповине треба да садржи и називни напон система и потребну оцену опреме. Писање само „110кВ растављач“ може оставити простора за различита тумачења, посебно када добављачи упоређују националне праксе или распореде тендера из различитих региона.

Зашто је оцена опреме већа од номиналног напона система?

·Напон система није савршено константан.Мрежна регулација, оптерећење и радни услови могу померити стварни напон изнад или испод номиналне вредности док остају унутар дозвољених граница система.

·Опрема мора бити усклађена са захтевима система за изолацију.Класа напона опреме се користи заједно са одређеним нивоима{0}}фреквенције снаге и отпорности на импулсе. Сама цифра од 126 кВ не замењује те диелектричне вредности.

·Стандардизоване класе напона поједностављују координацију опреме.Растављачи, прекидачи, инструментни трансформатори, одводници пренапона, носачи сабирница и друга примарна опрема морају бити одабрани из компатибилног пројектног напонског распореда.

·Националне и пројектне праксе се разликују.Класа опреме од 126 кВ се користи у неким спецификацијама за 110 кВ, док се друга стандардизована вредност може појавити у пројекту који се регулише различитом националном или међународном праксом.

Који ИЕЦ стандарди дефинишу оквир за избор?

Распоред високонапонске опреме{0}} обично користи групу стандарда, а не један документ. Следеће референце одговарају на различита инжењерска питања. Њихово укључивање овде описује њихов објављени обим; не тврди да је Фенгиуан Повер ГВ4-126 сертификован или типски тестиран према овим тренутним издањима.

Званичне странице обима ИЕЦ-а:ИЕЦ 60038:2009+А1:2021 | ИЕЦ 60071-1:2019 | ИЕЦ 60071-2:2023 | ИЕЦ 62271-1:2017+А1:2021 | ИЕЦ 62271-102:2018+А1:2022 | ИЕЦ 62271-203:2022

Да ли је 126кВ универзалан за сваки пројекат од 110кВ?

Не. Снабдевач не би требало да претпоставља да сваки пројекат од 110 кВ аутоматски захтева опрему од 126 кВ. Тачна вредност произилази из понуде, стандарда за комуналне услуге и важећег националног или међународног распореда напона. Неки документи од 110 кВ могу користити другу вредност напона опреме, а опрему од 123 кВ и 126 кВ не треба третирати као заменљиву без техничког одобрења купца.

За тендере којима управља ИЕЦ{0}, купац треба да идентификује изабрану вредност напона и нивое изолације у техничком распореду. За ЦИС, афричке и блискоисточне пројекте, посебно је важно да се прегледа комплетан тендер уместо да се системски напон директно преведе у модел опреме. Понуда треба да понови тражену класу напона и наведе свако одступање или појашњење.

Која опрема у трафостаници може имати ознаку од 126 кВ?

Када пројекат усвоји класу 126 кВ за инсталацију од 110 кВ, ознака се може појавити у неколико примарних{2}} распореда опреме, укључујући:

·Спољни растављачи и уземљивачи.

·Високонапонски{0}}прекидачи.

·Струјни трансформатори и трансформатори напона.

· Одводници пренапона и припадајући изолациони склопови.

· Носачи сабирница, проводници и друга опрема чија координација изолације мора одговарати пројекту трафостанице.

Иста ознака напона не значи да ови производи обављају исту функцију. Растављач обезбеђује видљиву изолацију и није замена за прекидач. Сваки уређај мора бити изабран у складу са сопственим стандардом производа, захтевима за укључивање и тестирање.

ГВ4-126 Спољни растављач као практичан пример

Практични пример јеГВ4-126 спољни високонапонски растављач. Његови изворни подаци идентификују номиналну системску примену од 110 кВ, оцену опреме од 126 кВ, фреквенцију од 50 Хз и номиналне{4}} опције струје од 630 А, 1250 А, 1600 А и 2000 А. Растављач је намењен за склапање или прекидање струјних кола само у условима без{10}}оптерећења и да обезбеди видљиви изолациони зазор за проверу и одржавање.

ГВ4-126 спољни високонапонски растављач

Називна вршна и краткотрајна{0}}издржљива струја се разликују у зависности од изабране{1}}тренутне верзије. Морају се проверити у односу на тачну табелу података ГВ4-126 и купчев распоред кратког споја, а не на основу напона од 126 кВ.

Напомена о инжењерском случају: Проширење трафостанице 110 кВ у Азербејџану

Доступна евиденција пројекта идентификује проширење азербејџанске 110кВ трафостанице за ЕПЦ извођача. Потврђује следећу испоручену примарну опрему:

Инжењерско тумачење: исти запис о проширењу 110кВ користи и 110кВ и 126кВ ознаке на различитим линијама опреме. Управо због тога је план-напона и изолације на нивоу пројекта поузданији од одабира само по имену производа. Пошто су спољни прекидачи за раскид специфицирани на 2000 А, одобрени распоред би такође морао да усклади њихове континуиране -струјне и кратке- обавезе са пројектом расклопног постројења.

Како одабрати 126кВ спољни растављач

Класа напона је само први филтер. Пошаљите следеће информације произвођачу пре него што потврдите модел или понуду:

· Применљиви стандардни и напонски распоред.Наведите називни напон система, потребну ознаку опреме и специфициране нивое изолације.

Називна струја.Потврдите континуирани{0}}тренутни рад и потребан распоред терминала.

·Издржљивост кратког{0} споја.Наведите вршну отпорну струју, кратко{0}}издрживу струју и трајање.

·Распоред{0}}прекидача за уземљење.Наведите да нема прекидача за уземљење, Тип И, Тип ИИ или еквивалент који захтева купац, заједно са захтевима за међусобно закључавање.

· Захтеви за изолаторе и загађење.Потврдите изолацију од порцелана или композита, услове за{0}}пузне стазе и озбиљност загађења локације.

·Оперативни механизам.Одредите ручни или моторни рад, управљачки напон, помоћне контакте и захтеве локалне/даљинске контроле.

· Услови локације.Наведите надморску висину, минималну и максималну температуру, ветар, залеђивање, сеизмичке и друге податке о животној средини.

· Механички и интерфејс подаци.Потврдите размак између фаза, оптерећења терминала, конекторе, потпорни челик и одобрени цртеж општег{0}}распореда.

·Документација.Наведите потребне цртеже, извештаје о испитивању, сертификате, план инспекције, језик и захтеве{0}}земље одредишта.

Уобичајене грешке при избору

·Третирање 126кВ као нормалног радног напона мреже.

·Под претпоставком да је 126кВ обавезан за сваки пројекат од 110кВ.

·Одабир производа према напону и називној струји уз игнорисање отпорности кратког-споја и нивоа изолације.

· Очекивати да ће растављач прекинути струју оптерећења или струју квара попут прекидача.

· Копирање старог стандардног броја у понуду без провере тренутно важећег издања тендера.

· Коришћење генерисане слике апликације као доказа стварне инсталације пројекта.

ФАК

1. Да ли је 126кВ исто што и 110кВ?

Не. У овом контексту, 110 кВ је номинални напон система, а 126 кВ је називни напон опреме одабран од стране пројекта. Они описују сродне, али различите референце дизајна.

2. Може ли се опрема од 126 кВ користити у сваком систему од 110 кВ?

Не аутоматски. Оцена опреме, нивои изолације и примењиви стандард морају одговарати спецификацији купца и пракси коришћења.

3. Која је разлика између 123кВ и 126кВ опреме?

Обе вредности се могу појавити у документацији за пројекте класе 110кВ- под различитим праксама стандардизације. Не би требало да се замењују једни другима без прегледа тендера, распореда изолације и одобрења купца.

4. Може ли ГВ4-126 прекинути струју оптерећења?

Не. Испоручени подаци о производу описују ГВ4-126 као растављач за рад у условима без-оптерећења и за обезбеђивање видљиве изолације. Прекид оптерећења и струје квара мора бити изведен помоћу одговарајућег склопног уређаја, обично прекидача.

5. Које су конфигурације ГВ4-126 доступне?

Достављене информације потврђују опције за порцеланске и композитне изолаторе, распореде уземљења{0}}тип И и типа ИИ, механизме мотора ЦС17 и ЦЈ6, као и верзију отпорну на загађење{3}}. Коначна доступност мора бити потврђена за наручену оцену и услове пројекта.

6. Шта треба укључити у упит?

Пошаљите спецификацију пројекта, називни напон, називну струју, вршну и краткотрајну{0}}издржљивост, нивое изолације, распоред уземљења, механизам, контролни напон, услове локације, количину, земљу одредишта и потребне документе.

Закључак

Оцена опреме од 126 кВ у пројекту од 110 кВ није контрадикција, али није ни довољна да се понуда одобри. Инжењер би требало да буде у стању да прати избор од распореда напона система до класе опреме, нивоа изолације, струјних и кратких- обавеза, функције пребацивања, услова рада, интерфејса и пратећих тестних доказа. Та следљивост је важнија од самог броја модела.
