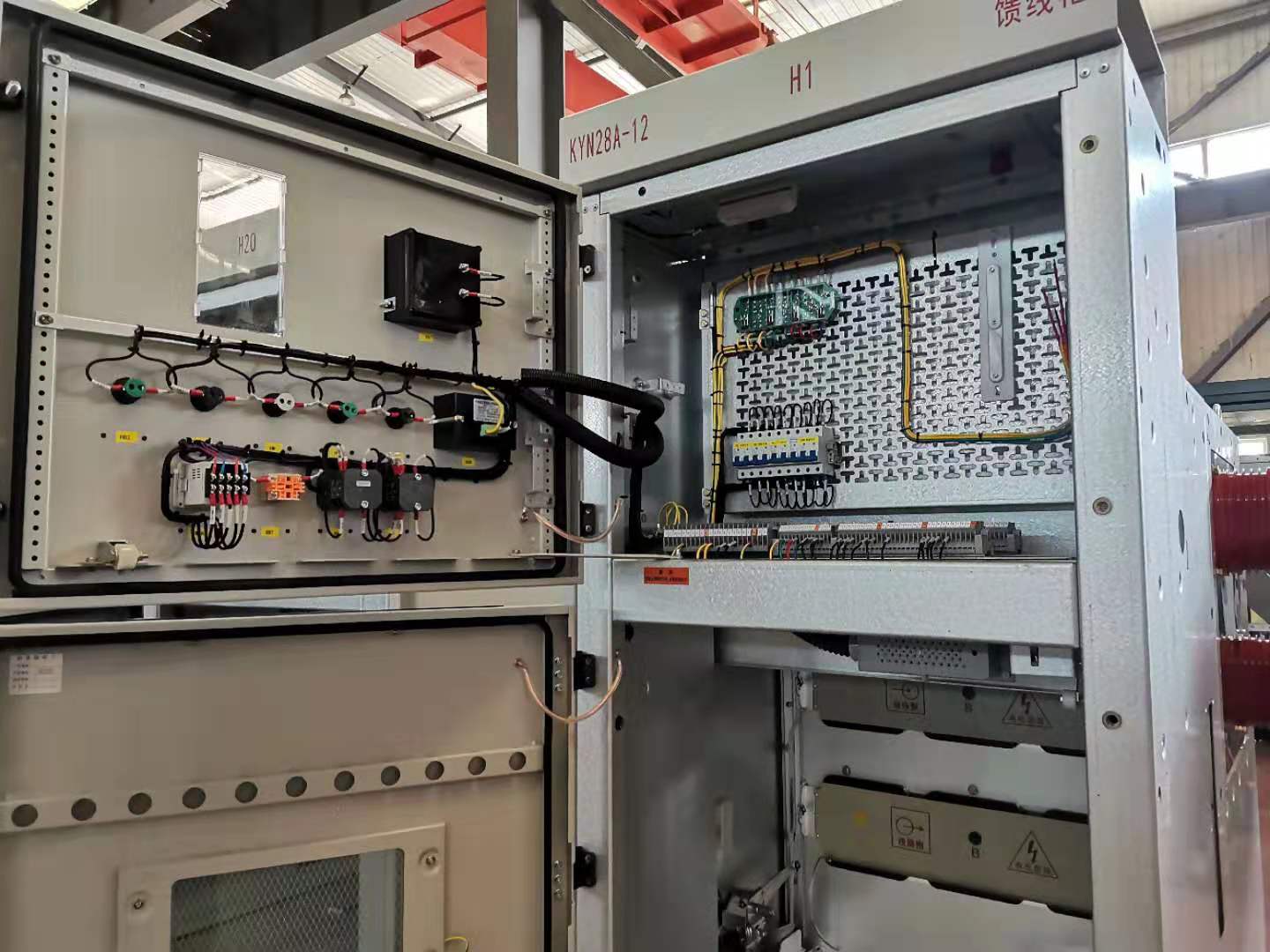

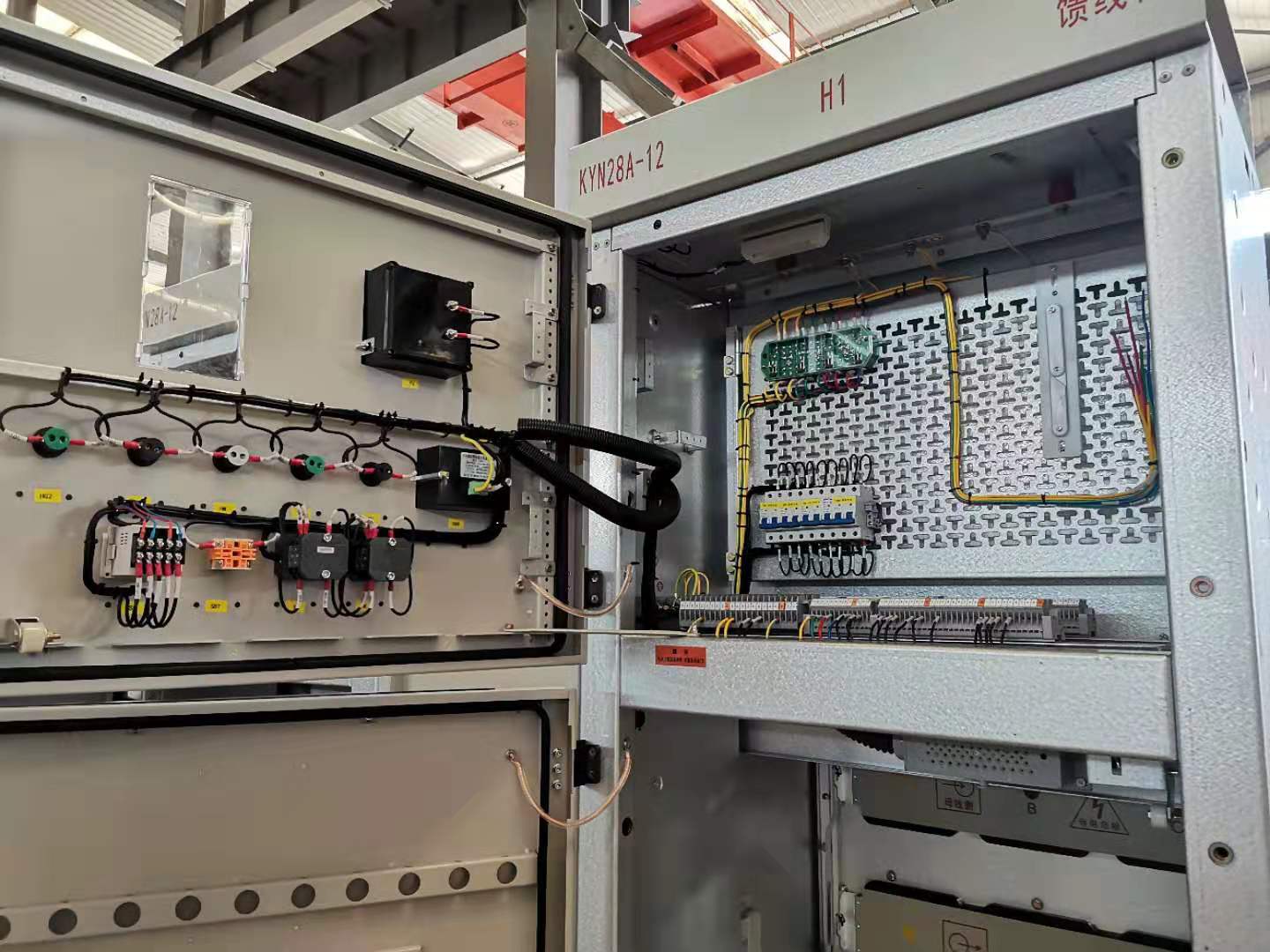

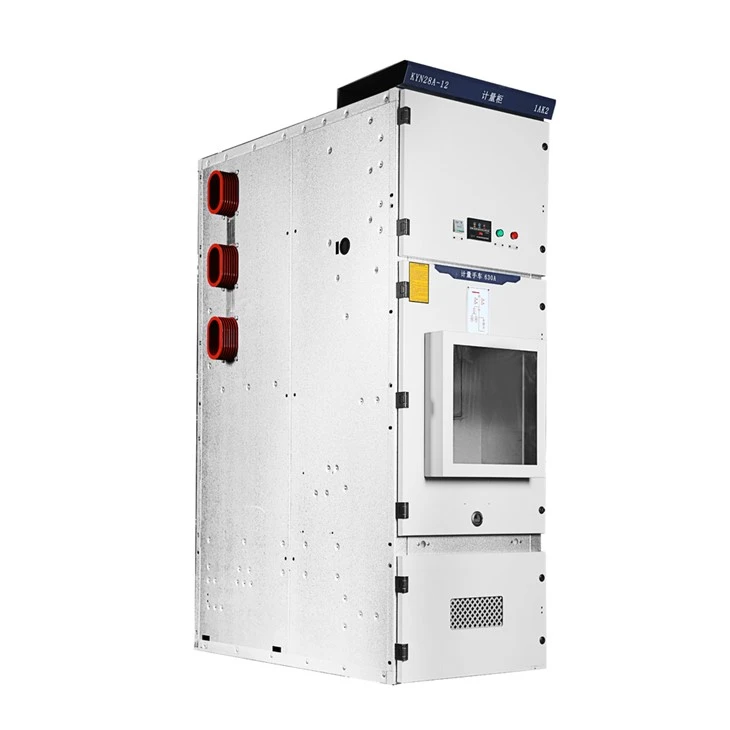

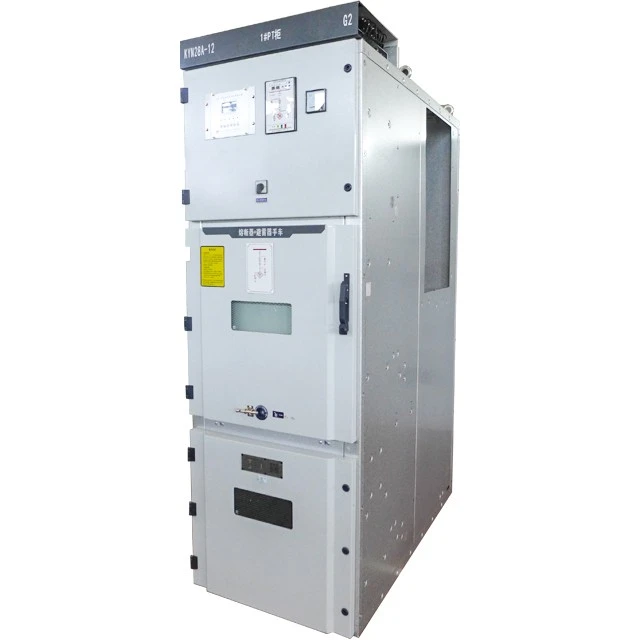

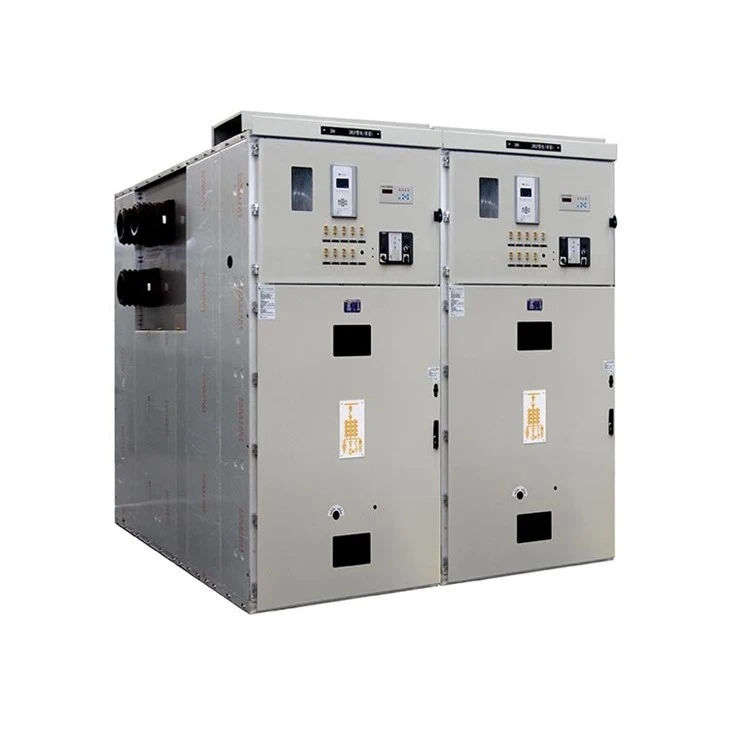

11КВ КИН{1}} блиндирана средње монтирана метална затворена расклопна јединица

11КВ КИН{1}} блиндирана средње монтирана метална затворена расклопна јединица



1, Материјал кућишта високонапонског разводног ормара

1. Хладно ваљана челична плоча или угаони челик (користи се за ормаре за заваривање);

2. Алуминијумска челична плоча обложена цинком или поцинкована челична плоча (користи се за склапање ормара)

3. Плоча од нерђајућег челика (немагнетна)

4. Алуминијумска плоча (немагнетна)

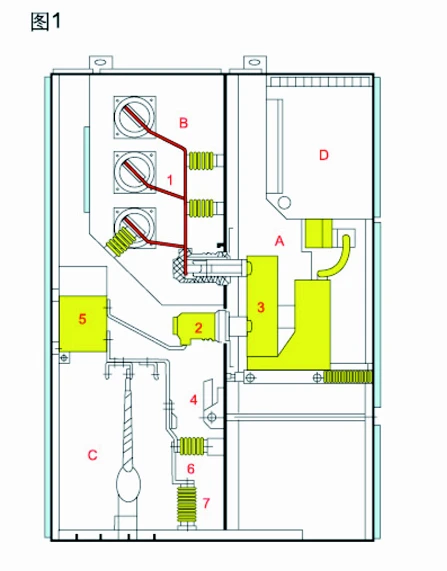

2, Функционалне јединице високонапонских разводних уређаја:

1. Главна сабирница (генерално распоређена у две структуре: "пин" или "1")

2. Просторија за прекидаче

3. Кабловски простор

4. Штафета и просторија за инструменте

5. Мала просторија са сабирницом на врху ормара

6. Секундарни терминални одељак

3, Функције разводног уређаја

Расклопни уређај има функције као што су надземни долазни и одлазни водови, кабловски долазни и одлазни водови и прикључак на сабирницу.

4, Састав разводног уређаја

Расклопна опрема треба да испуни релевантне захтеве стандарда ГБ3906-1991 „3-35 кВ АЦ Метал Енцлосед Свитцхгеар“, који се састоји од два дела: кућишта ормана и прекидача. Тело ормара се састоји од кућишта, електричних компоненти (укључујући изолационе делове), разних механизама, секундарних терминала и ожичења.

5, Класификација

Према начину уградње прекидача

Према начину уградње прекидачи се деле на покретне (ручна колица) и фиксне типове

1. Мобилна или ручна колица (представљена са И): означава да су главне електричне компоненте унутар ормарића (као што су прекидачи) инсталиране на извлачећим ручним колицима. Због добре заменљивости ормара за ручна колица, може значајно побољшати поузданост напајања. Обично коришћени типови ручних колица укључују изолациона ручна колица, ручна колица за мерење, ручна колица са прекидачем, ПТ ручна колица, ручна колица са кондензатором и коришћена варијабилна ручна колица.

2. Фиксни тип (представљен са Г): означава да су све електричне компоненте унутар ормана (као што су прекидачи или прекидачи оптерећења) уграђени у фиксни тип, а фиксни разводни ормари су релативно једноставни и економични.

По месту уградње

Дели се на унутрашње и спољашње према месту уградње

(1) За унутрашњу употребу (представљено са Н): означава да се може инсталирати и користити само у затвореном простору;

(2) За спољашњу употребу (означено са В): означава да се може инсталирати и користити на отвореном.

6, Према структури кабинета

Према структури ормана, може се поделити у четири категорије: метално затворено оклопно расклопно постројење, метално затворено интервално расклопно постројење, метално затворено расклопно постројење и отворено расклопно постројење

(1) Главне компоненте металних оклопљених расклопних уређаја (представљених словом К), као што су прекидачи, трансформатори, сабирнице, итд., уграђују се у уземљене металне преграде одвојене металном затвореном расклопном опремом.

(2) Метално затворено разводно постројење (представљено словом Ј) је слично блиндираном металном затвореном расклопном уређају по томе што су његове главне електричне компоненте такође инсталиране у одвојеним одељцима, али имају једну или више неметалних преграда које испуњавају одређени ниво заштите .

(3) Расклопна опрема типа металне затворене кутије (представљена словом Кс) Кућиште расклопног уређаја је метално затворено расклопно постројење.

(4) Расклопни уређај отвореног типа, без захтева за ниво заштите, при чему су неки делови кућишта отворени расклопни уређаји.

7, Пет мера превенције за високонапонску расклопну опрему

1. Након што је аутомобил вакуумског прекидача унутар високонапонске склопне опреме затворен у испитном положају, ауто прекидач не може ући у радни положај. (Спречите затварање оптерећења)

2. Када је прекидач за уземљење унутар високонапонске разводне опреме у затвореном положају, ауто прекидач се не може затворити. (Спречите затварање жицом за уземљење)

3. Када је вакуумски прекидач унутар високонапонске разводне опреме затворен, задња врата панела и ормана су закључана механичким уређајем на ножу за уземљење. (Да би се спречио случајан улазак у живе одељке)

4. Вакумски прекидач унутар високонапонског склопног уређаја је затворен током рада, а прекидач за уземљење се не може ставити у рад. (Спријечите вјешање жица за уземљење под напоном)

5. Вакумски прекидач унутар високонапонског склопног уређаја не може изаћи из радног положаја прекидача колица када ради и затвара се. (Да бисте спречили напуњене кочнице ножа)

Услови услуге

◎ Температура ваздуха околине: -15 степен ~ плус 40 степени ;

◎ Релативна влажност: Дневни просек 95 процената, а дневни просек притиска водене паре < 2,2 кПа;

◎ Месечни просек «90 процената, а месечни просек притиска водене паре < 1,8кПа;

© Надморска висина: ^1000м;

◎ Сеизмички интензитет: не преко Мс8.

◎ Амбијентални ваздух не би требало да буде загађен корозивним или запаљивим гасом или паром;

◎ Нема очигледних вибрација;

Главни технички параметри
Напон	.....................................	кВ	3.6,7.2,12
Називна фреквенција	.....................................	Хз	50
Називна струја прекидача	.....................................	A	630/4000
Називна струја расклопног уређаја	.....................................	A	630/4000
Називна краткотрајна отпорна струја (4С)	.....................................	кА	20,25,31.5,40
Називна вршна отпорна струја (врх)	.....................................	кА	50,63,80,100
Називна струја прекида кратког споја	.....................................	кА	20,25,31.5,40
Називни ниво изолације 1 мин отпорни напон фреквенције снаге	Стуб на стуб, стуб на земљу	кВ	24,32,42
	Између отворених контаката	кВ	24,32,48
Издржљиви напон импулса грома (врх)	Стуб на стуб, стуб на земљу	кВ	40,60,75
	Између отворених контаката	кВ	46,70,85
Кућиште је ИП4Кс, и ИП2Кс када се отворе врата одељка и врата коморе прекидача

Карактеристике

1: СТРОГ корак заштите како би се осигурала лична сигурност

2: Кабловска соба може да се угради до 9 једножилних каблова

3: Позиције за рад и тестирање ће бити успостављене за ручна колица, а обе позиције су опремљене сигурним и поузданим уређајем за позиционирање и уређајем за приказ

4: Кућиште је у потпуности састављено од алуминијумске и поцинковане челичне плоче, које су машински обрађене и савијене алатном машином, а затим причвршћене вијцима.

5: Има високу механичку чврстоћу и осигурана је његова уредност и лепота.

6: Врата централе су прскана пластиком, такође имају јак капацитет отпорности на ударце и заштиту од корозије.

7: Примарни прекидач може бити опремљен са вакуумским прекидачем ВД4 и серијом Ц3 прекидача фиксног типа од АББ-а, различити домаћи вакуумски прекидачи (као што су ВС1, ВХ1, ВК, ЗН28) такође могу бити обезбеђени уместо истих страних производи.

8: Предња врата су постављена са прозором за посматрање како би се проверило радно стање компоненти у просторији

















П5: Да ли је ОЕМ/ОДМ доступан?

О: Да, јесте! Наши производи се могу прилагодити. Имамо дизајнерске и инжењерске тимове, можемо прилагодити производе према цртежима или захтевима купаца.

П6: Ви сте произвођач или трговачка компанија?
О: Ми смо фабрика, као 100% професионални произвођач са 20-годишњим искуством у произвођачу, могли бисмо производити производе према захтевима купаца, а могли бисмо и 100% да контролишемо квалитет производа.

П7: Може ли се преговарати о цени?

О: Да, цена је по договору. Може се променити према вашој количини или паковању

П8: Шта кажете на инспекцију?

О: Имамо цео систем инспекције од сировина до крајњих производа, укључујући тест пораста температуре, тест типа проводника за прскање соли, тест механичког века трајања.

П9: Шта су услови плаћања?

О: ТТ, Паипал, Вестерн Унион, Алибаба трговинско осигурање и Л/Ц су прихватљиви. 30 процената Т / Т унапред, 70 процената стања пре испоруке.

П10: Коју услугу нуди компанија?

О: Имамо професионални инжењерски тим који може дизајнирати и развити калуп да би стигао до различитих захтева купаца.

Такође имамо продајни тим који нуди добру услугу од претпродаје до после продаје.

Овај производ је обично прилагођен.
Ми смо произвођач и имамо професионално техничко одељење које може да дизајнира и пружи решења према потребама купаца.
Молимо контактирајте наше продајно особље да добијете цртеже дизајна



Ево наших примера купаца за вашу референцу

Зимбабвеански клијенти

7.1	Распоред техничке гаранције: прстенасте главне јединице
Ставка	Опис	Јединица	Услов	Гарантована вредност
1.0	Тип /модел	-	Држава	РМУ
2.0	Изолациони медијум	-	Вакуум /СФ6	СФ6
2.1	Прекидни медиј		Вакуум /СФ6	СФ6
2.2	Заштита трансформатора (осигурач/прекидач)		прекидач	прекидач
3.0	Стандард примене	-	ИЕЦ и БС	ИЕЦ
4.1	Називни називни напон	кВ	11	11
4.2	Максимални напон	кВ	12	12
4.3	Називна фреквенција	Хз	50	50
4.4	Снага Фреквенција отпорног напона	кВ	28	28
4.5	Импулсни отпорни напон	КВп	95	95
5.0	Сабирнице називне струје	A	630	630
5.1	Кабл са називном струјом (прекидач)	A	630	630
5.2	Називна струја (Т-ОФФ)	A	125	125
5.3	Називна струја за прекидач	A	125	125
6.0	Бреакинг Цапацити
6.1	Затворена петља (прекидач кабла)	A	630	630
6.4	Струја прекида кратког споја	кА	20	20
6.5	Називни капацитет израде	кА	50	50
6.6	Називна краткотрајна струја 3 сек	кА	20	20
7.0	Димензије			ЦТЦ	ЦЦТЦ
	Висина	мм		1950	1950
	Ширина	мм		1170	1545
	Дубина	мм		750	750
8	Да ли се РМУ производе по лиценци, ако јесте, наведите назив компаније			ХЕНАН ФЕНГИУАН ПОВЕР ТЕЦХНОЛОГИ ЦО., ЛТД.
