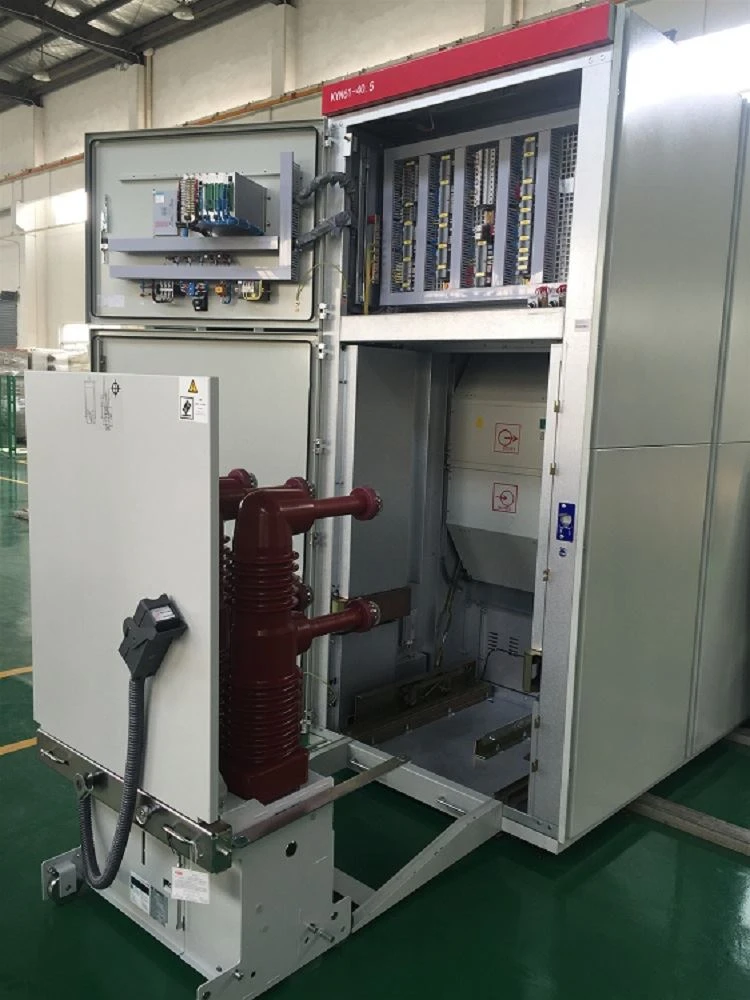

Метално оклопно разводно постројење 40,5кв

Метално оклопно разводно постројење КИН61-40.5 дизајнирано је према оклопним расклопним постројењима затвореним металом у ГБ3906-2006. Погодан је за трофазни наизменични напон 40,5кВ, називну фреквенцију 50Хз. Користи се за пријем и дистрибуцију електричне енергије и управљање, заштиту и детекцију кола.

Техничке спецификације

Називни напон (КВ): 40,5

Подносиви напон фреквенције напајања (КВ): 95 (1мин)

Импулсни издржљиви напон (КВ): 185

Називна фреквенција: 50Хз

Називна струја (А): 1250/1600/2000

Називна струја топлотне стабилности (КА 4С): 25/31,5/40

Називна струја динамичке стабилности (КА): 63/80

Називна струја кратког споја (КА): 25/31,5/40

Називна струја кратког споја (КА): 63/80

Називни напон (В) отварања и затварања и помоћних кола ДЦ: 24, 36, 48, 60, 110, 220, АЦ: 110, 220

Ниво заштите: ИП3Кс

Користите услове околине

(1) Нормални услови околине

1. Горња граница температуре амбијенталног ваздуха: +40 ​​℃, доња граница: -10 ℃, а дневна просечна температура не прелази 35 ℃;

2. Надморска висина не прелази 1000м;

3. Релативна температура околине није већа од 95% дневно, а месечни просек није већи од 90%;

4. Интензитет земљотреса не прелази 8;

5. Дневна просечна вредност притиска водене паре не прелази 2,2Кпа, а месечна просечна вредност не прелази 1,8кпа;

6. У овој згради нема опасности од пожара, озбиљног загађења, хемијске корозије и тешког места.

(2) Посебни услови рада, молимо вас да нас контактирате

Главне карактеристике

1. Конструкција ормара усваја склопљени тип, а прекидач структурно структуру пода ручних колица;

2. Опремљен новим типом композитних изолованих вакуумских прекидача и има карактеристике добре заменљивости и једноставности;

3. У оквир ручних колица уграђен је механизам за потискивање матице са навојем, који може лако да помери ручна колица и спречи погрешан рад од оштећења погонске структуре;

4. Све операције се могу изводити са затвореним вратима ормара;

5. Закључавање између главног прекидача, ручних колица и врата разводног ормара усваја обавезну методу механичког закључавања

6. У кабловској соби има довољно простора и може се повезати више каблова;

7. Прекидач за брзо уземљење користи се за уземљење и затварање кратког споја;

8. Ниво заштите шкољке је ИП3Кс, а ниво заштите је ИП2Кс када се отворе врата просторије за колица;

9. Производ је усклађен са ГБ3906-2006, ДЛ/Т 04-2007 и прихвата међународни стандард ИЕЦ 928 као референцу.
